如何测量石油套管?

文章出处:www.tjfbsy.com 作者:石油套管 人气: 1053 发表时间:2021-11-19 14:13:45


  光栅尺测长,基础原理是钢管两头两侧各自设定两个固定的长度的光栅尺,使用无杆气缸带动光栅尺靠近不锈钢管两头,借助光的干涉现象完成对石油套管的长度的测量。特性是精确度高。但光栅尺价格比较贵且维护保养艰难,对尘土和场所震动的干扰很比较敏感。

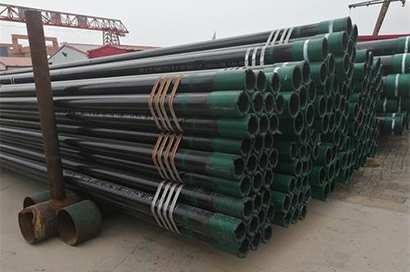

石油套管


  摄影机测长,摄影机测长是使用图像处置完成不锈钢管的长度测量,其基本原理是钢管运输辊道某一段上安裝等距離的一系列的光电开关,另一段加上光源和摄影机。当钢管經過这个范围时,可以按照某处光电开关利用摄影机摄入图像在屏幕上的部位来明确钢管的长度。特性是可完成在线测量,不锈钢管在利用测长范围时就能得到的长度数据,无间距。欠缺是假如不使用特定光源照射,石油套管便会得到外界光的干扰,而采取特定光源后因为钢管在倒棱后管端亮度高而对光线的反射很强,非常容易导致读数误差值。


石油套管


  编码器测长,基本原理是油缸处安裝编码器,使用油缸推进钢管在辊道上活动,另一边安裝等距離的一系列的光电开关,当钢管被油缸推进管端遇到光电开关时,从统计的编码器读数,换算出油缸的行程,那样可以推算出钢管的的长度。特性是测长时要将钢管升起。除此之外,光电开关检验也存有一定误差值,很有可能要充分测量。
